Zlatenie MOSADZE A ŽELEZA

Proces zlatenie prebieha na Zlatica linke AURUNA 556, ktorá je jednou z najlepších PCL liniek v Európe. Môžu sa tu pozlátiť ako diely z mosadze, tak aj zo železa. Štandardne sa nanáša vrstva zlata s hrúbkou 0,2 mikrometrov, je však možné naniesť vrstvu až s hrúbkou 10 mikrometrov a to aj s vysokou lesklostí.Tento typ zlatenie je vhodný ako pre dekoratívne, tak aj pre technické účely. Zlatenie na linke AURUNA 556 tiež zaisťuje garanciu stálosti vrstvy zlata v štandardných podmienkach interiérov.

Největší výhody zlatící linky AURUNA 556

Najvyššia čistota - väčšina Zlatica kúpeľov využíva legovanie, ktorých účelom je zvýšenie tvrdosti zlatého povrchu. Tým sa však znižuje čistota zlata. Preto je veľkou výhodou tejto Zlatica linky to, že dokáže dosiahnuť rovnakú tvrdosti povrchu bez použitia legujúcich prvku. Preto je zlato stále v tej najvyššej čistote 24 karátov. Dosahuje tak najvyššej triedy podľa US normy.

Najvyššia tvrdosť - Linka je schopná dosiahnuť najvyššej triedy tvrdosti podľa US normy bez využitia legujúcich prvkov.

Najväčšie rozmery dielov - vďaka väčším rozmerom linky 1500 x 1100 x 300 mm (d x hl x š) je možné spracovať rozmernejšie diely.

Záruka vrstvy zlata - je možné overiť kvalitu vrstvy zlata pomocou RTG katalyzátora. Zákazník potom dostane podrobný protokol s výsledkami kontroly a nameranými vrstvami zlata.

Proces zlatenie na linke AURUNA 556

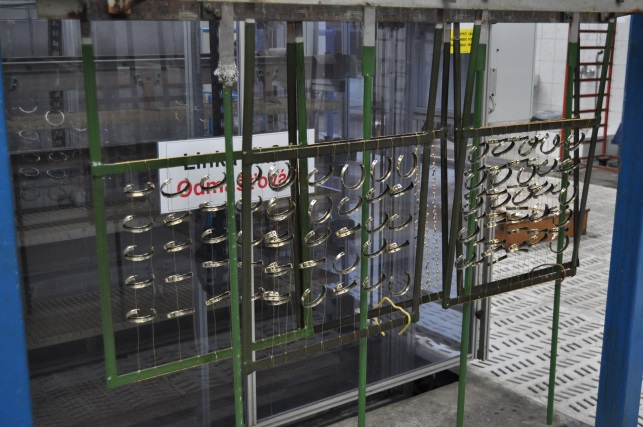

Odmastenie a poniklovanie dielov - Najprv dôjde k odmastenie dielov. Následne sa nanesie vrstva niklu, ktorá má hrúbku medzi 10 - 15 mikrometrov. Vďaka tomuto procesu sa zvýši priľnavosť Au a zníži sa pórovitosť povrchu.

Zlatenie - zlatenie prebieha pomocou elektrolytického nanášania vrstvy Au. Hrúbka vrstvy sa pohybuje medzi 0,2 mikrometrov až 10 mikrometrov.

Oplach a sušenie - Po každom z vykonaných krokov nasledujú oplachy. Po záverečnom oplachu ešte dôjde k osušenie dielov.

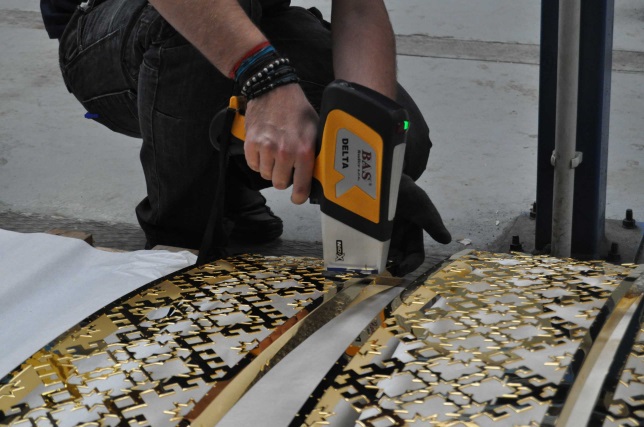

Analýza spektrometrom - Pri každej vsádzky sa kontroluje vrstva Au na 1 dielu minimálne na 3 bodoch. Analýza prebieha pomocou ručného analyzátora DELTA so zabudovanou RTG lampou pre materiálovú identifikáciu kovov a zliatin. Ide o rýchlu, presnú a nedeštruktívne analýzu vrstvy Au.

Lakovanie vypaľovacím lakom - laku so diely do 1 mikrometrov Au. Pri väčšej vrstve má zlato schopnosť sa samo ochrániť, preto nie je tohto kroku potrebné. Lak sa vypaľuje na 130 ℃.

Najvyššia čistota a tvrdosť podľa US normy

Vlastnosti Zlatica linky PCL

  • AURUNA 556

  • Farba (odtieň):

    Porovnateľná s PCL pôvodnou

  • Čistota Au:

    99,90 %

  • Hustota Au:

    19 g/cm3

  • Legovací prvok:

    Nie je

  • Tvrdosť v HV:

    250

  • Max. hrúbka nanášanej vrstvy:

    10 μm

  • Rozmery (d x hl x š):

    1500 x 1100 x 300 mm

Tvrdosť - nákupný medzi HK a HV_ 201 HK = 188 HV

Rýdzosť Au - 1 karát = 1/24 hmotnostného podielu zlata, rýdzosť čistého Au teda definované ako 24 karátov

US norma ASTM B 488

  • Trieda

    Čistota (poměr AU v %)

  • I.

    99,70

  • II.

    99,00

  • III.

    99,90

  • Trieda

    Tvrdosť v HK

  • A

    Max. 90

  • B

    91 - 129

  • C

    130 - 200

  • D

    201 +

Joomla SEF URLs by Artio
FRUNĚK INOX s.r.o.
Zlín, Příluky,
Cecilka 235, 760 01
 Táto e-mailová adresa je chránená pred spamovacími robotmi. Na jej zobrazenie potrebujete mať nainštalovaný JavaScript.

Copyright © 2019 | created in Zlín by Weboo | All rights reserved.
